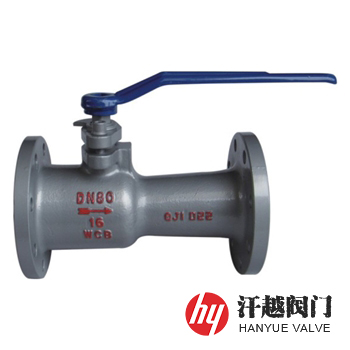

一體式高溫球閥閥體為側裝式整體結構形式，閥座和填料環均采用耐高溫、耐磨、耐腐蝕、回彈性強及自潤滑性好的高強度材料，因此特適合安裝在導熱油、蒸汽等介質管路中，作啟閉裝置用，其結構長度可按球閥、閘閥、截止閥等標準設計，是一種可替代球閥、閘閥、截止閥的閥門。該閥帶圓型通孔的球體放置在閥腔內，并在它的兩側均嵌套卡設有閥座，閥體一側設有端蓋的安裝接口，端蓋將同側的閥座定位，閥桿與閥體上端口配合處設有填料函，閥桿上端連接有手柄或其他驅動裝置。本產品在高溫狀態下具有良好的密封性能，它使用方便，開閉速度快，從全開到全關球體只需回轉90°角行程即可，其也可應用于要求低泄漏的流體調節領域中，配上氣動、電動或液動還可實現遠制和自控。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 螺 釘 | 35# | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237-2021、GB/T 21385-2008 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門結構長度 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | GB/T 26480-2011、GB/T 13927-2022 | ||||
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 結構長度 L(mm) |
| QQ41M-1.6 | 15 | 130 | QJ41M-1.6 | 15 | 130 | QZ41M-1.6 | 15 | 130 |
| 20 | 140 | 20 | 150 | 20 | 150 | |||
| 25 | 150 | 25 | 160 | 25 | 160 | |||
| 32 | 165 | 32 | 180 | 32 | 180 | |||
| 40 | 180 | 40 | 200 | 40 | 200 | |||
| 50 | 200 | 50 | 230 | 50 | 250 | |||
| 65 | 220 | 65 | 290 | 65 | 265 | |||
| 80 | 250 | 80 | 310 | 80 | 280 | |||
| 100 | 280 | 100 | 350 | 100 | 300 | |||
| 125 | 320 | 125 | 400 | 125 | 325 | |||
| 150 | 360 | 150 | 480 | 150 | 350 | |||
| 200 | 400 | 200 | 600 | 200 | 400 | |||
| 表中QQ41M、QJ41M、QZ41M分別為代替球閥、截止閥、閘閥長度尺寸。 | ||||||||
